Poliuretanski predpolimer za ulivanje na osnovi polietra
Prednosti imajo tudi v visoki odpornosti, nizkotemperaturni zmogljivosti in odpornosti na vodne napade (hidroliza). Polietri imajo tudi nižjo viskoznost in specifično težo.
- Hitra dostava
- Zagotavljanje kakovosti
- 24/7 storitev za stranke
Predstavitev izdelka
Poliuretanski predpolimer za ulivanje na osnovi polietra
1. Poliuretanski predpolimer na osnovi polietra je priporočljiv za aplikacije, kjer so deli izpostavljeni dinamičnim obremenitvam itd., pri katerih pride do manjšega kopičenja toplote. Prednosti imajo tudi v visoki odpornosti, nizkotemperaturni zmogljivosti in odpornosti na vodne napade (hidroliza). Polietri imajo tudi nižjo viskoznost in specifično težo.
2. Specifikacije, podrobnosti o uporabi in delovanju
Sistem PPG/TDI Litje Poliuretanski predpolimer
Artikel | Vrsta | |||
HJ-1880 | HJ-1885 | HJ-1890 | HJ-1895 | |
Vsebina NCO % | 3.7±0.2 | 4.0±0.2 | 5.0±0.2 | 6.2±0.2 |
Gostota 25℃/(g/cm³) | 1.10 | 1.10 | 1.10 | 1.10 |
Viskoznost 80℃/mpa·s | 500-700 | 500-700 | 400-600 | 150-200 |
Videz pri 25℃ | Brezbarvna prozorna tekočina | |||
Temperatura mešanja ℃ Prepolimer /Moca | 80℃/115℃ | 80℃/115℃ | 75℃/115℃ | 75℃/115℃ |
Čas gela /min | 8-12 | 6-8 | 3-5 | 2-4 |
Čas vulkanizacije (h) | 25-16 | 25-16 | 25-16 | 25-16 |
Fizične lastnosti | ||||
Trdota (Shore A) | 80±2 | 85±2 | 90±2 | 95±2 |
Natezna trdnost (Mpa) | 12-15 | 14-18 | 20-24 | 22-26 |
100 % modul (Mpa) | 7-8 | 8-9 | 10-11 | 11-12 |
300 % modul (Mpa) | -- | 11-12 | 16-17 | 20-21 |
Raztezek pri pretrganju (%) | 260-320 | 300-400 | 340-420 | 350-420 |
Trdnost na trganje (KN/m) | 50-55 | 65-75 | 80-90 | 85-95 |
Kompresijska trajna deformacija % | 6-8 | 6-8 | 4-6 | 4-6 |
DIN izguba obrabe (mm³) | ≤160 | ≤150 | ≤140 | ≤130 |
Odpornost %/25 ℃ | 20-24 | 19-22 | 18-20 | 16-18 |

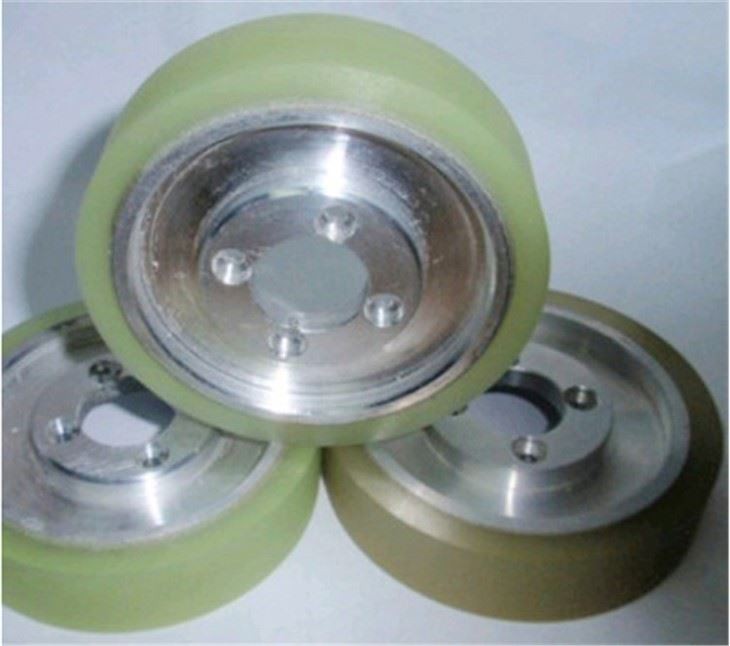

- Uporaba izdelka: palica in palica, pločevina in plošča, tesnila, vlečni valj, kolešček, podloga za brušenje, obloga cevi, razni deli in drugi izdelki. - Podrobnosti delovanja: Po vakuumskem razplinjevanju pri 75-85 ℃ se predpolimer zmeša s staljenim MOCA za litje in vulkanizacijo. Primeren je za ročno in mehansko delovanje. - Skladiščenje: Shranjujte na hladnem in suhem mestu in porabite čim prej po odprtju; Če ga ni mogoče porabiti naenkrat, ga je treba zapreti z dušikom; Drugo odprtino je treba uporabiti za penjenje, prvotno obdobje skladiščenja pa je šest mesecev. - Pakiranje: 20 kg ali 200 kg železni boben | ||||
Priljubljena oznake: poliuretanski predpolimer za litje na osnovi polietra, Kitajska, proizvajalci, tovarna, kupim
